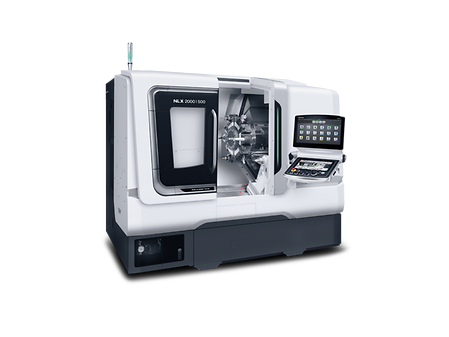

NLX 2000
Hervorragende Teilebearbeitung
Max. Werkstückdurchmesser
366 mm
Max. Werkstücklänge
510 mm
Max. Stangendurchlass
65 mm
Max. Verfahrweg X-Achse
260 mm
Max. Verfahrweg Y-Achse
100 mm
Max. Verfahrweg Z-Achse
590 mm
Steuerungs- & Softwarealternativen
MAPPS Mitsubishi
Highlights
Hohe Steifigkeit
- Flachführungen auf X-, Z- und Y-Achse für höhere Schwingungsdämpfungsleistung und dynamische Steifigkeit
Verbesserte Fräsleistung
- BMT Revolver mit integriertem Antriebsmotor
- Hochgeschwindigkeits-Werkzeugspindel: 10.000 min-1
- Max. Spindeldrehmoment angetriebenes Werkzeug: 29 Nm (3 Minuten)
Höchste Präzision
- Sorgfältig kontrollierte thermische Verschiebung: Kühlmittelkreislauf im Maschinenkörper als Standard
- Bearbeitungsgenauigkeit wurde durch Wärmesteuerstruktur verbessert
- Präzisions-Schnellwechselrevolver (Option)
Anwendungsbeispiele
Automation
Standardautomatisierung und maßgeschneiderte Lösungen im VERTICO-Design
Automatisierung ist ein Schlüsselelement der digitalen Produktion. Jede DMG MORI-Maschine kann mit einer Standardautomatisierung oder mit einer maßgeschneiderten Automatisierungslösung für flexible Fertigungssysteme aufgerüstet werden:
Robo2Go Turning
Flexibles Werkstückhandling für kleine bis mittlere Losgrößen
- Eine APP für die einheitliche Steuerung aller Robo2Go Varianten, Einrichten eines neuen Werkstücks in < 5 min
- Robo2Go Turning, Traglast Roboter 12, 25 oder 35 kg
- Schnelles Umrüsten von Futter- auf Wellenteile
- Robo2Go Vision, Traglast Roboter 35 kg
- Robuste 3D-Kameraerkennung, ideal für Multijob-Funktion
Highlights
Eine App für die einheitliche Steuerung aller Robo2Go-Varianten
- In die Maschinensteuerung integrierte Bedienung über CELOS APP: Keine Notwendigkeit zur Anpassung Ihrer NC-Programme!
- Intuitive Bedienbarkeit durch dialoggeführte Software
- Erstellung des Prozesses durch vordefinierte Programmmodule per Drag & Drop: Keine Roboter-Programmierkenntnisse notwendig
- Einrichten eines neuen Werkstücks in < 5 min
Robo2Go Turning
- Schnelles Umrüsten von Futter- auf Wellenteile
- Handhabung von Wellen ø 20 – 170 mm und Futterteilen ø 20 – 175 mm
- Drei Ausführungen für alle Ansprüche: Traglast Roboter 12 / 25 / 35 kg
- Stapeln von Werkstücken
Robo2Go Schubladenspeicher
Die Speichererweiterung für Ihren Robo2Go Turning
- 300 % höhere Kapazität im Vergleich zum Standard
- Hauptzeitparalleles Rüsten des Werkstückspeichers
- Multijob pro Schublade und innerhalb einer Schublade im Standard möglich
- Auftragsverwaltung aller Aufträge über die Robo2Go-Jobs-App
Robo2Go Vision
- Robuste 3D-Kameraerkennung, ideal für Multijob-Funktion
- Ein- und Ausschleusen von Roh- und Fertigteilen per Palette
- Zylindrische Futterteile mit ø 25 – 175 mm
Details
Robo2Go Turning – Traglast 12, 25 und 35 kg
Standardautomation mit flexibler Anpassung für Ihre Werkstücke
GX / GX T
GX 3 / 5 / 7 / 15 // GX 5 / 10 T - Modulares Portallader-System für eine oder mehrere Maschinen
- Hochproduktives und flexibles Werkstückhandling für eine Maschine oder Verkettung von mehreren Maschinen
- GX 10 T: Handhabung von Werkstücken bis zu ø 200 x 150 mm und einem Gewicht von bis zu 10 kg
- Integration von Zusatzoperationen (Waschen, Messen, Markieren usw.) und Greifern in flexibler Ausführung
- Einfache Programmierung und Einrichtung durch Integration in die Maschinensteuerung
- Laderstatusüberwachung über DMG MORI Messenger möglich
Highlights
NLX 2500 | 700 mit GX 10 T
Highlights GX 3 / GX 5 / GX 7 / GX 15 / GX 5 T / GX 10 T / GX 15 T
- Handling von Werkstücken bis zu ø 200 mm, Länge 150 mm, 10 kg
- Kompakter, platzsparender integrierter Lader
- Kombinierbar mit verschiedenster Peripherie zum Beispiel zum Waschen, Messen oder Markieren und mit verschiedenen Greifern verfügbar
- Einfache Programmierung und Einrichtung durch Integration in die Maschinensteuerung
- Zustandsüberwachung möglich mit dem DMG MORI Messenger
- Einfache Erweiterung auf zwei oder mehr Maschinen
- Optional bis zu 100 kg Handlingsgewicht verfügbar
MATRIS Light
Hochflexible und kollaborative Automation für Werkstücke bis zu 5 kg
- Frei bewegliches Werkstückhandling, inkl. Roboter und Ablagefläche auf einem Wagen
- Werkstücke bis zu 5 kg, oder 2 × 2 kg mit Doppelgreifer
- Keine Änderungen der Infrastruktur
- Kein Schutzzaun notwendig
- 600 × 900 mm Stellfläche
- Kollaborative Roboter, Rüstzeit <5 Minuten
- Direktes Teachen ohne Roboterkenntnisse
- Einfache Anbindung über Ethernet
- Erweiterung (Option)
- Speicher für bis zu 108 Werkstücke (2-Positionen-Speicher für max. 36 als Standard)
- Abblasvorrichtung
- Messsystem und Qualitätskontrolle
Videos
MATRIS
Flexibles modulares Robotersystem für ≥ 1 Maschine
- Modulares Konzept mit standardisierten Peripheriegeräten, z. B. Waschen, Messen oder Markieren
- 80 % reduzierte Rüstzeit durch modulare und standardisierte Peripheriegeräte und Roboterprogramme
- Flexible Anpassung an Systemänderungen auch nach der Installation
- Einfache und leichte Bedienung über die MATRIS-Steuerung ohne Programmierung
Highlights
Highlights - Werkstückhandling
- Handhabung von Werkstücken bis zu ø 200 × 200 mm, 1 × 20 kg oder 2 × 10 kg
- Stapelmagazin:
- 14, 20 und 26 Paletten: ø 150 × 120 mm, max. 35 kg pro Palette
- 10 und 20 Paletten: ø 200 × 200 mm, max. 75 kg pro Palette
- Ermöglicht das Laden von übergroßen Werkzeugen bei Vertikalbearbeitungzentren
- Verfügbar für 13 Baureihen, z.B. NLX, NTX, NHX, DMU, NMV, eVo etc.
Highlights - Palettenhandling
- Ideal für die flexible Produktion von 50 bis 200 Werkstücken / Tag
- Platzsparendes Palettenhandling für bis zu 40 Paletten
- 400 × 400 mm Palettengröße
- 150 kg Transfergewicht (Werkstück und Palette)
- Integration sekundärer Prozesse wie Entgraten und Markieren möglich
- Verfügbar für die CMX 50 U, CMX 70 U, DMU 50, DMU 65 monoBLOCK, CMX 600 V, CMX 800 V, CMX 1100 V
WH-AMR
Werkstückautomation mit maximaler Flexibilität durch freie Layoutgestaltung
- Modulares Konzept mit freier Layoutgestaltung
- Fahrerlose Transportsysteme ohne Führungsschienen und -bahnen
- Kollaborativ: Mensch und Maschine in einem System
- Vision-Sensor realisiert die Roboterarmgenauigkeit von weniger als ± 1 mm
- Maximale Werkstücke bis zu ø 150 × 120 mm und 10 kg
- Kompakte Bauweise (700 × 1.035 mm)
- Laser-Sensor
- Hohe Laufleistung und hohe Stabilität auch auf unebenem Boden
AMR 2000
Ganzheitliche Automation auf dem Shopfloor
- Kollaborative Automationslösung mit freier Layoutgestaltung
- Omnidirektionale Bewegung für minimalen Platzbedarf (Wendekreis 0 m)
- Basis für zusätzliche Aufgaben, z. B. Werkzeughandling, Späneentsorgung, etc.
- Materialtransport von Europaletten 1.200 x 800 mm
- Maximales Transportgewicht von bis zu 2.000 kg
- Sicherheit basierend auf Sick und Siemens-Technologie
Highlights
AMR 2000 Material
- Autonomer Transport von Materialpaletten
- Tragfähigkeit bis zu 2000 kg
- Kompakt und wendig
- Integration in bestehende Prozesse
AMR 2000 Chips
- Autonomer Transport von Spänewägen
- Automatischer Abholauftrag vom DMGMORI Leitrechner
- Integration in bestehende Materialprozesse
- Verlängerung der Autonomität der Werkzeugmaschine über die Nacht oder das Wochenende
- Flottentauglich
AMR 2000 Tool Handling
- Werkzeugidentifikation im Standard
- Schnelle Installation des Automatisierungssystems
- Zuverlässige Technik mit bewährten Komponenten
- Integration in bestehende Produktion möglich
- Werkzeugabmessungen ø 280 / 400 mm
- Max. Werkzeuggewicht 30 kg
- Transportgewicht 720 kg (24×30 kg)
- Maximale Anzahl an Werkzeugen: 24 Stk.
Steuerung & Software
gearSKIVING 2.0
- Gerade und schräge Außen- oder Innenstirnräder und Keilwellenverzahnungen
- Pfeil-Verzahnung mit Zahnversatz an Dreh-Fräsmaschinen*
- Ballige Verzahnung durch mathematische Transformation der 6. virtuellen Achse* an TC-Maschinen
*an CTX TC mit Gegenspindel
Highlights
Kundennutzen
- Innenverzahnung ohne Winkelkopf möglich.
- kurze Bearbeitungszeiten, 10 x schneller als stoßen.
- Synchronisation und Werkzeugweg vom Zyklus gesteuert
Links : Innenverzahnung / Rechts : Außenverzahnung
Efficient Production Package
- Lösungen für den sicheren Prozess und für den effizienten Einsatz von wichtigen Bearbeitungsschritten
- Anwendungen: Kegelreinigung, Werkzeugdatenüberwachung, sichere Rückzugsbewegung, Gewindebohren, Tieflochbohren, Außengewinde- und Zapfenfräsen, Innengewinde- und Kreisfräsen, Rückwärtssenkzyklus
- 12 gespeicherte Bearbeitungsstrategien für Abspanen, Tieflochbohren, Taschenfräsen, …*
Highlights
Kundennutzen
- Laufzeitoptimierung durch individuelle Anwendung
- Sicheres Freifahren nach Programmabbruch
- Werkzeugdaten Überwachung
Links : Eingabemaske für Universalzyklus Taschenfräsen / Rechts : Eingabemaske für Gewindebohrzyklus
Programmzustandssteuerung
- In Kombination mit der Gildemeister- Strukturprogrammierung ein sicheres und schnelles Neustarten des Bearbeitungsprogramms nach einer Unterbrechung
- Einfache Programm-Bedienung insbesondere bei mehreren Spindeln oder Werkzeugträgern
- Anzeige des Bearbeitungsstatus des Werkstücks
Highlights
Kundennutzen
- Darstellung des detaillierten Teilezustands auf der Steuerung
- Eingabe von Markern automatisch durch die GILDEMEISTER- Programmierung.
- Sicherer Wiedereinstieg ins Programm auf Knopfdruck, statt Suchen
GILDEMEISTER Strukturprogramm
- Strukturierte Vorgehensweise mit über 20 Standardprogrammen und über 200 Ablaufvarianten inkl. Automatisierung (Stangenbearbeitung, Roboter / Portal-Beladung, …)
- Darstellung des Programmzustandes mit zusätzlichen Markierungen (EPS) für das Unterprogramm.
Links : Übersichtliche Programmstruktur / Rechts : Einstiegsmaske für das Programm
gearHOBBING
- Programmierung der Verzahnungsparameter über Dialogeingabe
- Gerad-, Schräg-, Bogenverzahnung und Schneckenräder möglich
- Wälzfräser und Scheibenfräser einsetzbar
- Maximierung der Werkzeugstandzeiten durch „Shiften“ des Fräsers
- Erreichbare Qualität ≤ DIN 7
Highlights
Kundennutzen
- Zahnprofilmodifikationen einfach beherrschbar
- Einsatz nachgeschliffener Werkzeuge berücksichtigen
- Fehlervermeidung durch Monitoring (z. B. falscher Achskreuzwinkel oder falsche Drehzahl, bzw. Drehrichtung)
Links :Dialoggestützte Eingabe aller notwendigen Verzahnungsdaten / Rechts : Eingabe der Verzahnungsparameter für Einzelzahnbzw. Einzelnutfräsen
Chip Breaking
- Oszillierende Bewegung der Vorschubsachse führt zur Luftschnitten, die zur effektiven Zerkleinerung der Späne führt
- Für Außenlängsdrehen von Innen und Außendurchmessern, Plandrehen, Bohren und Einstechen*
- Integrierte Sicherheitsfunktion prüft die Plausibilität der Parametereingaben
* Bei schrägen Flächen ergibt sich eine Stufenmuster, da der Vorschub nur in einer Achse gleichzeitig oszilliert werden kann.
Highlights
Kundennutzen
Vor der eigentlichen Bearbeitung kann der Bearbeitungszustand anhand einer Grafik überprüft werden
- Die Spanlänge kann praktisch durch den Zyklus bestimmt werden und ist Materialübergreifend
- Keine Prozessunterbrechung mehr, da Späneknäuel vermieden werden
- Einfachste Einstellung an der HMI bei einer hohen Bedienungssicherheit
Links: Mit einfachster Parametereingaben kann die Oszillation eingestellt werden / Rechts: Aktivieren Sie es einfach durch ON / OFF in der HMI
Freifahrzyklus
Auf Knopfdruck fahren die X- und Y-Achsen im manuellen Betrieb auf die positiven Endpositionen für die Außenbearbeitung
Ideal, um den Arbeitsraum für das Einrichten vorzubereiten, alternativ auch als Rettungsfunktion
Highlights
Kundennutzen
Anwählen des Zyklus durch Drücken der zugehörigen Taste auf dem Bedienpult
- Einfache Bedienung beim Einrichten von mehrkanaligen Maschinen
- Schnelle Reaktionsmöglichkeit bei der Außenbearbeitung als Rettungsfunktion
Easy Tool Monitor 2.0
- Vermeidung von Schäden bei Werkzeugbruch oder Werkzeugüberbelastung
- Sensorlos mit automatisiertem Lernen von Lastgrenzen
- Für Drehen, Fräsen und Bohren (bis auf 3 mm Durchmesser)
- NEU: Benutzeroberfläche auf CELOS Side Screen
- NEU: Leistungsfähiger Algorithmus für effiziente Überwachung nach dem ersten Werkstück
Highlights
Kundennutzen
- Protection Package: Perfekte Ergänzung zu MPC auf Drehmaschinen. Preisvorteil (ca. 40 %)
- Speichern der der Überwachungsgrenzen für jedes Werkzeug und jede Schneide im Programm
Links: LIVE-Statusanzeige in CELOS-Sidescreen; aktuelle, angelernte, eingestellte Prozesswerte / Rechts : Einfache Bedienung der Überwachungsparameter in der Werkzeugtabelle
Alternierende Drehzahl
- Einfach bedienbar durch drei Parameter und ohne zusätzliche Sensorik
- Vermeidung von Vibrationen durch gezielte Anpassung der Drehzahl
- Anwendung für die Haupt- und Gegenspindel oder bei Fräsmaschinen mit FD-Tischen mit Direct Drive
Highlights
Kundennutzen
Eingabe der Parameter für die Sollzahl, die Differenzdrehzahl und Umlauffrequenz
- Kein manueller Eingriff des Bedieners
- Identische Wiederholbarkeit bei allen Bauteilen
- Erhöhte Prozesssicherheit bei speziellen Anwendung durch Vermeidung von Vibrationen
- z. B. beim Einsatz langer dünner Bohrer
- z. B. bei Frästeilen mit kritischer Aufspannung
Mehrkantschlagen
- Bearbeitung auch an Maschinen ohne Y-Achse
- Hochproduktiv ohne Fräsen der einzelnen Flächen
- Dialoggeführte Programmierung durch den Technologiezyklus
Highlights
Kundennutzen
Unterschiedliche regelmäßige Polygonformen integriert
- Produktivität insbesondere bei kleinen Bauteilen
- Anfasen im selben Prozess möglich
- Einfache und schnelle Programmierung minimiert Fehler
Außendurchmesser Parametereinstellung
Polygon- / Oval-Drehen
- Einfache Bearbeitung von unrunden Bauteilen durch Drehen
- Intuitive Benutzeroberfläche für Polygon- oder Oval-Drehen
Highlights
Kundennutzen
- Herstellung der benötigten Geometrien mit einfachen Möglichkeiten der Feinkorrekturen
- Feinkorrektur der Geometrie Parameter (lange / kurze Halbachse und Lagewinkel)
- Bearbeitung an Haupt- oder Gegenspindel kombinierbar
Links : Vorposition und Abstützposition in X und Z werden direkt über die Oberfläche eingegeben. / Rechts : Überwachung der Abstützposition über ein definiertes Positionsfenster
Multi-Gewindezyklus 2.0
- On-Point Threading – Lageorientierte Gewindeerzeugung
- Freie Definition von Konturen, Steigungen und Gängen möglich
- Erstellung großer Bewegungs- bzw. Sondergewinde, die nicht über einfaches Gewinde-Strehlen gefertigt werden können
Highlights
Kundennutzen
- Trapez, Säge und Rundgewinde einfach an der Maschine programmierbar
- Schneckenförderer mit beliebiger Profilgeometrien
- Kugelgewindemutter mit Querbohrungen einfach bestimmen
Links : Eingabe der Parameter für Gewindelänge, Position und Abstand der Rückzugsbewegung / Rechts : Parameter für die Gewindeform, z. B. Profilhöhe, Flankendurchmesser etc.
Multi-Gewindezyklus 2.0 Pro
Highlights
- Herstellung von Profilen mit Hinterschnitten dank der hochauflösenden Profilaufteilung
- Einsatz von Standard- Werkzeughaltern für die rechte und linke Flankenbearbeitung
- Oberflächengüte bis zu RA 0,3 an CrNi-Legierungen
Außermittige Dreh- und Fräsbearbeitung
- Überlagerung der Drehbewegung durch zusätzliche X- und Y-Hübe
- Anwendbar für Dreh- und Fräsbearbeitung
Highlights
Kundennutzen
- Exzentrische Geometrien einfach herstellbar
- Exakte Achskopplung und Synchronisation im Hintergrund
Links : Eingabe der Parameter für die Position des außermittigen Werkstückbereiches / Rechts : Grafische Darstellung der Position innerhalb des Werkstückes
Multitool
- Effizienter Einsatz von mehrschneidigen Drehwerkzeugen mit mehr als einer Schneide auf Dreh-Fräs und Fräs-Drehmaschinen
- Mehrere „Schwesterwerkzeuge“ auf einem Grundträger
Highlights
Kundennutzen
- Reduzierung von Werkzeugwechselzeiten
- Einsparung von Werkzeug- Magazinplätzen
Auswahl der Werkzeugschneide, Übersicht über Werkzeugdetails.
Service & Training
Downloads & Technische Daten
Arbeitsraum
Max. Verfahrweg X-Achse
260 mm
Max. Verfahrweg Y-Achse
100 mm
Max. Verfahrweg Z-Achse
590 mm
Werkstück
Max. Werkstückdurchmesser
366 mm
Max. Werkstücklänge
510 mm
Max. Stangendurchlass
65 mm
