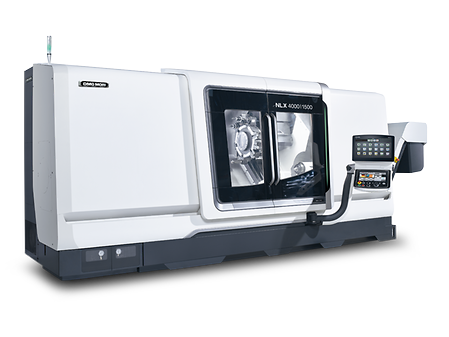

NLX 4000
Sorgfältige und dynamische Teilebearbeitung
Max. Werkstückdurchmesser
600 mm
Max. Werkstücklänge
1.584 mm
Max. Stangendurchlass
117 mm
Max. Verfahrweg X-Achse
365 mm
Max. Verfahrweg Y-Achse
120 mm
Max. Verfahrweg Z-Achse
1.685 mm
Steuerungs- & Softwarealternativen
MAPPS Mitsubishi
Highlights

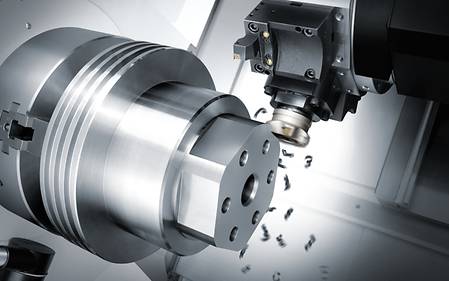

Hohe Steifigkeit
- Führungsbahn Flächenverhältnis (Vergleich mit konventionellen Maschine): 50％ mehr (X-Achse) / 90％ mehr (Z-Achse)
- Kugelgewindetriebe mit großem Durchmesser
- Der größte Spindel-Durchlass ihrer Klasse: 145 mm (Typ A) / 185 mm (Typ B)

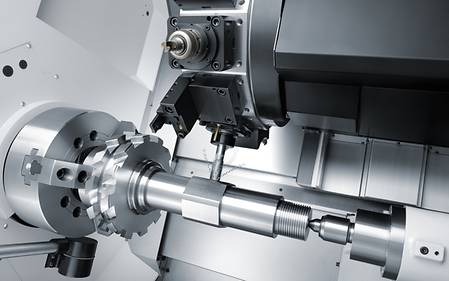

Verbesserte Fräsleistung
- Maximale Fräsleistungen mit bis zu 100 Nm Drehmoment: 100 / 68 Nm (4 Minuten / konst.)
- BMT Revolver mit integriertem Antriebsmotor
Hohe Präzision
- Sorgfältig kontrollierte thermische Verschiebung: Kühlmittelkreislauf im Inneren der Gussteile (Typ 750)
- Positioniergenauigkeit (C-Achse): 6,8 Sek.
Stromeinsparung
- Energieeinsparung durch diverse Einstellungen
- und energieeinsparender Effekt
Anwendungsbeispiele
Steuerung & Software
gearSKIVING 2.0
- Gerade und schräge Außen- oder Innenstirnräder und Keilwellenverzahnungen
- Pfeil-Verzahnung mit Zahnversatz an Dreh-Fräsmaschinen*
- Ballige Verzahnung durch mathematische Transformation der 6. virtuellen Achse* an TC-Maschinen
*an CTX TC mit Gegenspindel
Highlights
Kundennutzen
- Innenverzahnung ohne Winkelkopf möglich.
- kurze Bearbeitungszeiten, 10 x schneller als stoßen.
- Synchronisation und Werkzeugweg vom Zyklus gesteuert
Links : Innenverzahnung / Rechts : Außenverzahnung
Efficient Production Package
- Lösungen für den sicheren Prozess und für den effizienten Einsatz von wichtigen Bearbeitungsschritten
- Anwendungen: Kegelreinigung, Werkzeugdatenüberwachung, sichere Rückzugsbewegung, Gewindebohren, Tieflochbohren, Außengewinde- und Zapfenfräsen, Innengewinde- und Kreisfräsen, Rückwärtssenkzyklus
- 12 gespeicherte Bearbeitungsstrategien für Abspanen, Tieflochbohren, Taschenfräsen, …*
Highlights
Kundennutzen
- Laufzeitoptimierung durch individuelle Anwendung
- Sicheres Freifahren nach Programmabbruch
- Werkzeugdaten Überwachung
Links : Eingabemaske für Universalzyklus Taschenfräsen / Rechts : Eingabemaske für Gewindebohrzyklus
Programmzustandssteuerung
- In Kombination mit der Gildemeister- Strukturprogrammierung ein sicheres und schnelles Neustarten des Bearbeitungsprogramms nach einer Unterbrechung
- Einfache Programm-Bedienung insbesondere bei mehreren Spindeln oder Werkzeugträgern
- Anzeige des Bearbeitungsstatus des Werkstücks
Highlights
Kundennutzen
- Darstellung des detaillierten Teilezustands auf der Steuerung
- Eingabe von Markern automatisch durch die GILDEMEISTER- Programmierung.
- Sicherer Wiedereinstieg ins Programm auf Knopfdruck, statt Suchen
GILDEMEISTER Strukturprogramm
- Strukturierte Vorgehensweise mit über 20 Standardprogrammen und über 200 Ablaufvarianten inkl. Automatisierung (Stangenbearbeitung, Roboter / Portal-Beladung, …)
- Darstellung des Programmzustandes mit zusätzlichen Markierungen (EPS) für das Unterprogramm.
Links : Übersichtliche Programmstruktur / Rechts : Einstiegsmaske für das Programm
gearHOBBING
- Programmierung der Verzahnungsparameter über Dialogeingabe
- Gerad-, Schräg-, Bogenverzahnung und Schneckenräder möglich
- Wälzfräser und Scheibenfräser einsetzbar
- Maximierung der Werkzeugstandzeiten durch „Shiften“ des Fräsers
- Erreichbare Qualität ≤ DIN 7
Highlights
Kundennutzen
- Zahnprofilmodifikationen einfach beherrschbar
- Einsatz nachgeschliffener Werkzeuge berücksichtigen
- Fehlervermeidung durch Monitoring (z. B. falscher Achskreuzwinkel oder falsche Drehzahl, bzw. Drehrichtung)
Links :Dialoggestützte Eingabe aller notwendigen Verzahnungsdaten / Rechts : Eingabe der Verzahnungsparameter für Einzelzahnbzw. Einzelnutfräsen
Chip Breaking
- Oszillierende Bewegung der Vorschubsachse führt zur Luftschnitten, die zur effektiven Zerkleinerung der Späne führt
- Für Außenlängsdrehen von Innen und Außendurchmessern, Plandrehen, Bohren und Einstechen*
- Integrierte Sicherheitsfunktion prüft die Plausibilität der Parametereingaben
* Bei schrägen Flächen ergibt sich eine Stufenmuster, da der Vorschub nur in einer Achse gleichzeitig oszilliert werden kann.
Highlights
Kundennutzen
Vor der eigentlichen Bearbeitung kann der Bearbeitungszustand anhand einer Grafik überprüft werden
- Die Spanlänge kann praktisch durch den Zyklus bestimmt werden und ist Materialübergreifend
- Keine Prozessunterbrechung mehr, da Späneknäuel vermieden werden
- Einfachste Einstellung an der HMI bei einer hohen Bedienungssicherheit
Links: Mit einfachster Parametereingaben kann die Oszillation eingestellt werden / Rechts: Aktivieren Sie es einfach durch ON / OFF in der HMI
Freifahrzyklus
Auf Knopfdruck fahren die X- und Y-Achsen im manuellen Betrieb auf die positiven Endpositionen für die Außenbearbeitung
Ideal, um den Arbeitsraum für das Einrichten vorzubereiten, alternativ auch als Rettungsfunktion
Highlights
Kundennutzen
Anwählen des Zyklus durch Drücken der zugehörigen Taste auf dem Bedienpult
- Einfache Bedienung beim Einrichten von mehrkanaligen Maschinen
- Schnelle Reaktionsmöglichkeit bei der Außenbearbeitung als Rettungsfunktion
Easy Tool Monitor 2.0
- Vermeidung von Schäden bei Werkzeugbruch oder Werkzeugüberbelastung
- Sensorlos mit automatisiertem Lernen von Lastgrenzen
- Für Drehen, Fräsen und Bohren (bis auf 3 mm Durchmesser)
- NEU: Benutzeroberfläche auf CELOS Side Screen
- NEU: Leistungsfähiger Algorithmus für effiziente Überwachung nach dem ersten Werkstück
Highlights
Kundennutzen
- Protection Package: Perfekte Ergänzung zu MPC auf Drehmaschinen. Preisvorteil (ca. 40 %)
- Speichern der der Überwachungsgrenzen für jedes Werkzeug und jede Schneide im Programm
Links: LIVE-Statusanzeige in CELOS-Sidescreen; aktuelle, angelernte, eingestellte Prozesswerte / Rechts : Einfache Bedienung der Überwachungsparameter in der Werkzeugtabelle
Alternierende Drehzahl
- Einfach bedienbar durch drei Parameter und ohne zusätzliche Sensorik
- Vermeidung von Vibrationen durch gezielte Anpassung der Drehzahl
- Anwendung für die Haupt- und Gegenspindel oder bei Fräsmaschinen mit FD-Tischen mit Direct Drive
Highlights
Kundennutzen
Eingabe der Parameter für die Sollzahl, die Differenzdrehzahl und Umlauffrequenz
- Kein manueller Eingriff des Bedieners
- Identische Wiederholbarkeit bei allen Bauteilen
- Erhöhte Prozesssicherheit bei speziellen Anwendung durch Vermeidung von Vibrationen
- z. B. beim Einsatz langer dünner Bohrer
- z. B. bei Frästeilen mit kritischer Aufspannung
Mehrkantschlagen
- Bearbeitung auch an Maschinen ohne Y-Achse
- Hochproduktiv ohne Fräsen der einzelnen Flächen
- Dialoggeführte Programmierung durch den Technologiezyklus
Highlights
Kundennutzen
Unterschiedliche regelmäßige Polygonformen integriert
- Produktivität insbesondere bei kleinen Bauteilen
- Anfasen im selben Prozess möglich
- Einfache und schnelle Programmierung minimiert Fehler
Außendurchmesser Parametereinstellung
Polygon- / Oval-Drehen
- Einfache Bearbeitung von unrunden Bauteilen durch Drehen
- Intuitive Benutzeroberfläche für Polygon- oder Oval-Drehen
Highlights
Kundennutzen
- Herstellung der benötigten Geometrien mit einfachen Möglichkeiten der Feinkorrekturen
- Feinkorrektur der Geometrie Parameter (lange / kurze Halbachse und Lagewinkel)
- Bearbeitung an Haupt- oder Gegenspindel kombinierbar
Links : Vorposition und Abstützposition in X und Z werden direkt über die Oberfläche eingegeben. / Rechts : Überwachung der Abstützposition über ein definiertes Positionsfenster
Multi-Gewindezyklus 2.0
- On-Point Threading – Lageorientierte Gewindeerzeugung
- Freie Definition von Konturen, Steigungen und Gängen möglich
- Erstellung großer Bewegungs- bzw. Sondergewinde, die nicht über einfaches Gewinde-Strehlen gefertigt werden können
Highlights
Kundennutzen
- Trapez, Säge und Rundgewinde einfach an der Maschine programmierbar
- Schneckenförderer mit beliebiger Profilgeometrien
- Kugelgewindemutter mit Querbohrungen einfach bestimmen
Links : Eingabe der Parameter für Gewindelänge, Position und Abstand der Rückzugsbewegung / Rechts : Parameter für die Gewindeform, z. B. Profilhöhe, Flankendurchmesser etc.
Multi-Gewindezyklus 2.0 Pro
Highlights
- Herstellung von Profilen mit Hinterschnitten dank der hochauflösenden Profilaufteilung
- Einsatz von Standard- Werkzeughaltern für die rechte und linke Flankenbearbeitung
- Oberflächengüte bis zu RA 0,3 an CrNi-Legierungen
Außermittige Dreh- und Fräsbearbeitung
- Überlagerung der Drehbewegung durch zusätzliche X- und Y-Hübe
- Anwendbar für Dreh- und Fräsbearbeitung
Highlights
Kundennutzen
- Exzentrische Geometrien einfach herstellbar
- Exakte Achskopplung und Synchronisation im Hintergrund
Links : Eingabe der Parameter für die Position des außermittigen Werkstückbereiches / Rechts : Grafische Darstellung der Position innerhalb des Werkstückes
Multitool
- Effizienter Einsatz von mehrschneidigen Drehwerkzeugen mit mehr als einer Schneide auf Dreh-Fräs und Fräs-Drehmaschinen
- Mehrere „Schwesterwerkzeuge“ auf einem Grundträger
Highlights
Kundennutzen
- Reduzierung von Werkzeugwechselzeiten
- Einsparung von Werkzeug- Magazinplätzen
Auswahl der Werkzeugschneide, Übersicht über Werkzeugdetails.
Service & Training
Downloads & Technische Daten
Downloads
Arbeitsraum
Max. Verfahrweg X-Achse
365 mm
Max. Verfahrweg Y-Achse
120 mm
Max. Verfahrweg Z-Achse (Type 750)
875 mm
Max. Verfahrweg Z-Achse (Type 1500)
1.685 mm
Werkstück
Max. Werkstückdurchmesser
600 mm
Max. Werkstücklänge (Type 750)
746 mm
Max. Werkstücklänge (Type 1500)
1.584 mm
Max. Stangendurchlass
117 mm
